CANpanion Evo

CANpanion Evo

SISTEMA PER LA REGISTRAZIONE DI DATI BUS CAN E GPS, LA SINCRONIZZAZIONE AUTOMATICA E L’ORGANIZZAZIONE STANDARD

PRESENTAZIONE E APPLICAZIONI

CANpanionEvo-1CANpanionEvo è un sistema stand-alone sviluppato da Attain IT che permette l’acquisizione e la registrazione di segnali bus CAN e GPS, con la sincronizzazione di post-elaborazione automatica tra i diversi segnali. Inoltre, il sistema fornisce informazioni ben strutturate e organizzate, garantendo una significativa semplificazione della post-elaborazione dei dati e della consultazione del database. Un metodo di sola lettura per accedere alla rete assicura l’integrità dei dati dei messaggi CAN. CANpanionEvo è completato dall’applicazione desktop CANpanionTools, che consente l’estrazione delle informazioni racchiuse nei file binari (.dat) acquisiti dall’unità di elaborazione di bordo, secondo diversi criteri di selezione dei dati.
CANpanionEvo non è un semplice registratore di dati CAN, ma il componente di base per altre applicazioni avanzate appartenenti alla famiglia delle soluzioni diagnostiche ADS (Attain IT DIAGNOSTIC SOLUTIONS). Il suo obiettivo è rendere più efficiente il collaudo dei sistemi nella fase di sviluppo. In particolare, CANpanionEvo è stato originariamente ideato per applicazioni automotive, ma può essere applicato a qualsiasi veicolo. In questo settore, CANpanionEvo rappresenta un sistema flessibile e potente per le prove di prototipazione di autovetture/autocarri/autobus, che non richiede l’intervento del conducente né lo distrae dalla sua attività principale. CANpanionEvo è la risposta giusta per tutti i casi in cui la raccolta di dati organizzati è fondamentale per ulteriori analisi.

SCENARI OPERATIVI

La grande esperienza maturata da Attain IT nel settore diagnostico rende la soluzione CANpanionEvo adatta a tutte le applicazioni che utilizzano l’interfaccia CAN.
Infatti, il sistema di bus seriale Controller Area Network (CAN) non si limita solo all’applicazione automotive, ma è sempre stato utilizzato per una vasta gamma di sistemi di controllo incorporati nonché di automazione.
I principali campi di applicazione CAN includono:

  • Automobili
  • Camion e autobus
  • Veicoli off-highway e fuoristrada
  • Trattori
  • Treni passeggeri e merci
  • Elettronica navale
  • Aerei ed elettronica aerospaziale
  • Automazione industriale
  • Controllo di macchine industriali
  • Ascensori e scale mobili
  • Building automation
  • Attrezzature e dispositivi medicali

DESCRIZIONE DEL SOFTWARE DI BORDO

Il software CANpanionEvo è stato sviluppato per l’acquisizione e la registrazione su scheda SD di segnali grezzi dell’unità di elaborazione di bordo dal bus CAN (attraverso un’interfaccia CAN/USB) e dal ricevitore GPS con una procedura standard.

CANpanionEvo-2

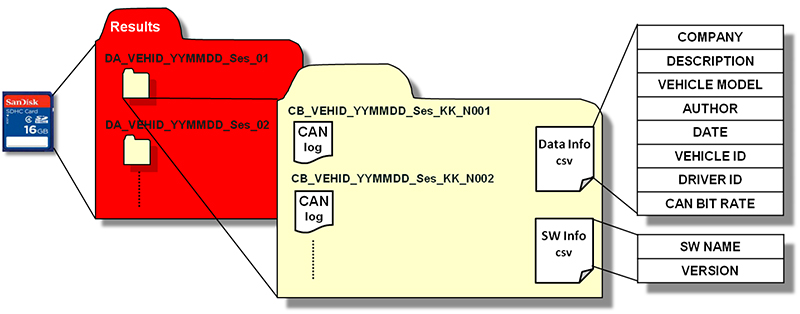

Figura 1 – Organizzazione standard di file e cartelle di dati nella scheda SD.

APPLICAZIONE DESKTOP

Lo strumento di post-elaborazione CANpanionTools, incluso nel kit CANpanionEvo, è un’applicazione stand-alone flessibile e facile da usare per l’estrazione di dati grezzi attraverso la generazione di:

  • report basati su MS Excel® che riassumono le principali informazioni relative alla sessione di acquisizione (dati generali, specifiche dei segnali CAN, impostazioni hardware CAN, elenco dei file disponibili)
  • file in formato ready data MATLAB® o file Comma Separated Value (.csv) che includono un gruppo di segnali selezionati dall’utente

FORMATO E SINCRONIZZAZIONE DEI DATI

I file MATLAB® o Comma Separated Value ottenuti con CANpanionTools sono caratterizzati da:

  • tag appropriati
  • informazioni sulla struttura segnalando un record di origine dei dati
  • registro dei messaggi CAN codificati
  • registrazione dei segnali CAN decodificati
  • matrice sincronizzata con l’intero gruppo di segnali CAN e GPS

Più precisamente, in aggiunta ai messaggi CAN grezzi che hanno i propri riferimenti temporali e una propria velocità di campionamento, i file generati comprendono anche una matrice sincronizzata con l’intero gruppo di segnali selezionati dall’utente, che fa riferimento a una base temporale comune. La sincronizzazione è basata sul tempo generato dalla rete CAN, che ha una risoluzione di 1 ms. Di conseguenza, tutti i segnali estratti, compresi quelli GPS, sono sincronizzati con pari riferimento temporale e velocità di campionamento, avendo tale risoluzione.

REQUISITI DI SISTEMA

Windows XP

MATLAB® per sfruttare la struttura dei dati, per la post-elaborazione ulteriore e per la generazione dei grafici.

FORMATO DEI DATI STANDARD

Una funzionalità fondamentale di CANpanionEvo è la solida procedura di registrazione dei dati e la versatilità dei file di dati, garantita dalla compatibilità con il formato MATLAB® e Comma Separated Values (.csv).
CANpanionEvo organizza i dati in file e cartelle che identificano univocamente le sessioni delle prove di guida, definite come intervallo di tempo tra l’avviamento del motore e il suo spegnimento. Quando inizia una nuova sessione, viene creata una nuova cartella nella scheda SD (vedere 1). Il nome della cartella viene generato dalla composizione dell’ID del veicolo, della data e del numero progressivo della sessione. Inoltre, ogni cartella della sessione contiene:

  • i file di registro CAN, identificati univocamente dal loro nome, composto dall’ID del veicolo, dalla data, dal numero progressivo della sessione e dal numero progressivo del file di dati
  • un file .csv (Data Info in 1) creato per mezzo di una semplice procedura di configurazione, contenente informazioni aggiuntive relative alle sessioni della prova: nome dell’azienda, descrizione della prova, modello del veicolo, autore, data, ID del veicolo, ID del conducente, bit rate CAN
  • un file .csv (SW Info in 1) che contiene il nome e la versione del software di bordo installato sull’unità di elaborazione principale durante le sessioni della prova.

Queste informazioni assicurano la massima tracciabilità dei dati e della versione del software.
Il file Data Info viene creato nella scheda SD tramite una facile procedura di configurazione svolta dal collaudatore, fornita dall’applicazione desktop CANpanionConfigurator.
Oltre alla solidità e alla facilità di accesso del database generate da CANpanionEvo, l’uso di un formato di dati standard assicura anche una facile riproduzione del traffico CAN sui simulatori. A tal fine, Attain IT ha sviluppato il software CANGenerator che offre all’utente uno strumento per l’esecuzione delle prove di laboratorio con i veri dati su strada riprodotti sull’interfaccia e per collaudare altre apparecchiature per le applicazioni di bordo o altre elaborazioni. La 2 mostra l’impostazione del software e le interfacce.

DESCRIZIONE E CONFIGURAZIONE DELL’HARDWARE

Il kit CANpanionEvo include i componenti seguenti:

  • Unità di elaborazione principale (1 unità)
  • Connettore OBD (1 unità)
  • Convertitore CAN>USB, in modalità silenziosa (1 unità)
  • Antenna GSP (1 unità)
  • Alimentatore a condensatore da 12 V (1 unità)
  • Schede SD (2 unità)

Elementi opzionali:

  • Convertitore 24/12 V, per veicoli con rete elettrica da 24 V (1 unità)
CANpanionEvo-3

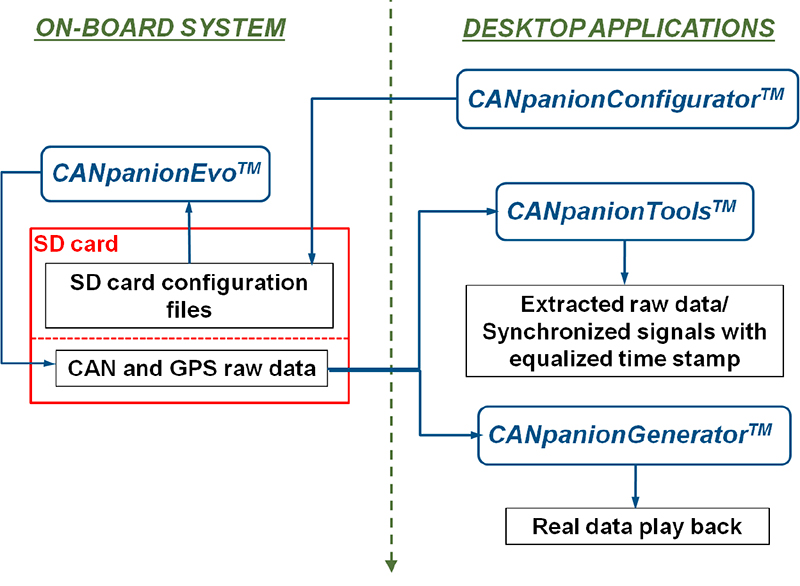

Figura 2 – Impostazione del software CANpanionEvoä e interfacce

CANpanionEvo-4

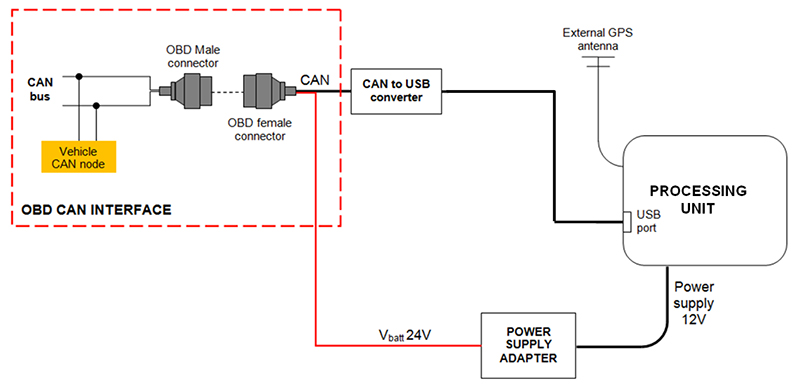

Figura 3 – Schema dei collegamenti fisici del sistema di bordo di CANpanionEvo

CANpanionEvo - Specifiche del sistema di bordo



Specifiche tecniche

Processore

ARM9 400 MHz

Alimentazione

10-32 V (collegato a corrente continua)

Opzione 1: Dal connettore OBD

Opzione 2: Direttamente dalla batteria del veicolo

Consumo

300 mA a 24 V

Interfacce

CAN

Alta velocità in modalità silenziosa

Modulo GPS

Canali

MTK/66 canali

Precisione

-165 dBm

Tempo determinato con avvio a caldo/in riscaldamento/a freddo

1/28/30 secondi

Certificazioni

Unità elettronica

RoHS (direttiva 2002/95/CE)

Certificazione CE in conformità con la direttiva EMC (compatibilità elettromagnetica), 2004/108/CE

EN 55022:1998 + A1:2000 + A2:2003

EN 61000-3-2: 2006

EN 61000-3-3:1995 + A1:2001 + A2:2005

EN 55024: 1998 + A1:2001 + A2:2003 EN61000-4-2:1995+ A1:1998 + A2:2001

EN61000-4-3:2002+ A1:2002

EN61000-4-4:2004

EN61000-4-5:1995+ A1:2001

EN61000-4-6:1996+ A1:2001

EN61000-4-8:1993+ A1:2001

EN61000-4-11: 2004

Certificazione CE in conformità con la direttiva 72/245/EEC, che modifica la direttiva 2009/19/CE

Interfaccia CAN/USB

Certificazione CE in conformità con le seguenti norme EMC (compatibilità elettromagnetica)

EN 55022: 1998 irradiata

EN 61000-4-2: 1995

EN 61000-4-3: 1995-03

EN 61000-4-4: 1995

EN 61000-4-6: 1996

In conformità con la norma ISO 11898-2

In conformità con la sezione 8.4.2.3.2, Terminazione supporto fisico, della norma ISO 15765-4:2005

Assimilabile a ECU di tipo I, per quanto riguarda i requisiti topologici secondo la sezione 5.2.2, Topologia di SAE J1939-11

In conformità con la sezione 7.7.1, Connettore diagnostico e 7.7.4.2.1, Lunghezza del cavo, della norma ISO/PAS 27145-4:2006

In conformità con SAE J1939-13 e la sezione 5.2.2, Topologia di SAE J1939-11
